PCBs de los cartuchos 32Mbit Flash, 1Mbit SRAM

Ayer me llegaron los PCBs del prototipo de cartucho flash para la gameboy en que estuve trabajando estos meses. Es un cartucho MBC5, con hasta 32MBit de FLASH (soporta chips de 16 ó 32Mbit), y 1Mbit de SRAM (128KB), con pila para poder guardar partidas. Con esta configuración se puede usar un 99% del software disponible para la gameboy (juegos y apps homebrew), incluyendo el LittleSoundDJ y el NanoLoop.

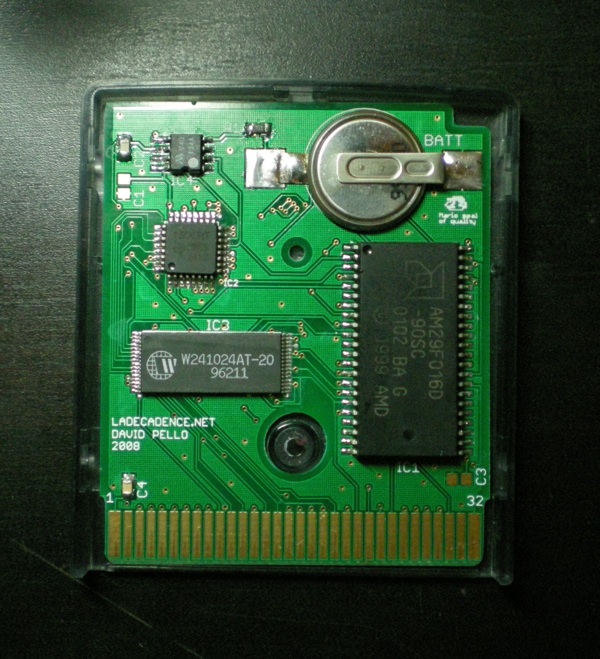

Ayer mismo monté uno de ellos, y parece funcionar correctamente; además de un programa hecho por mi que somete al cartucho a unos tests (bancos de ROM y salvado en la SRAM), probé a meter el ZELDA DX (8MBit), a jugar una partida, guardarla, sacar el cartucho y meterlo en otra gameboy y comprobar el guardado de la partida. Todo perfecto.

Solo tiene un pequeño fallo, el condensador de abajo del todo (C4) choca con la tapa y hay que hacerce a esta una pequeña muesca para que cierre, nada, en el diseño final lo subiré un poco y listo. Me quedaré con uno o dos, y el resto están adjudicados a seguidores del proyecto, en unos dias los montaré y empezaré a mandarlos, y dentro de poco pediré mas placas para seguir construyéndolos para los interesados. :-)
