GP2X BreakOutBoard

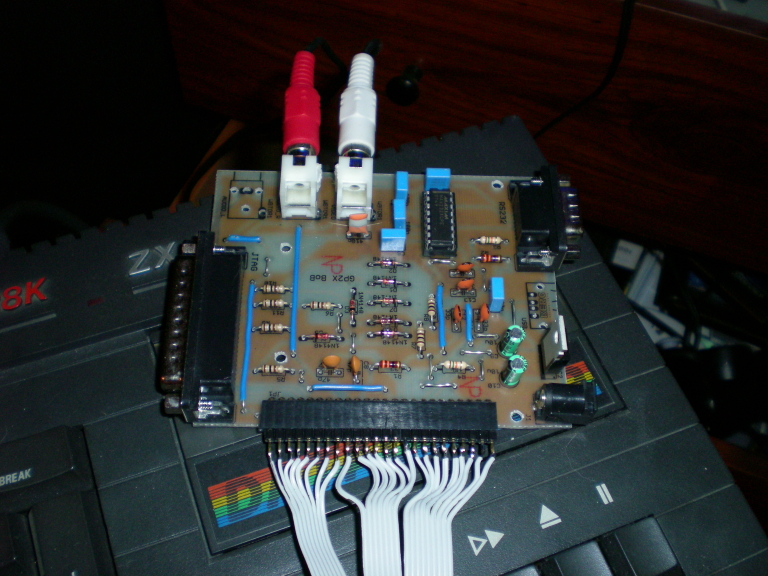

Estos dias después de enladrillar mi GP2X con el Firm 4.0 (culpa de las pilas), decidí terminar el proyecto que tenia en marcha para hacerme una BreakOutBoard para la GP2X. La que me he construido tiene Salidas de audio y video (compuesto, no S-Video), Puerto serie RS232, J-Tag para puerto paralelo y USB Host. La he probado y garantizo que funciona el J-Tag, el Serie y el TV-Out, el USB todavia no lo probé, porque como vereis en la foto, no tenian el conector cerca de mi casa y tardaré un par de dias en comprarlo.
EDIT: Probado el USB Host con un pad. Funciona perfecto. Adjunto los PDF con las mascaras para fabricar la placa, y la lista de componentes:
Componentes: IC1- MAX3232CPE, IC2 – Regulador 7805, Resistencias: 2 de 33 Ohm, 7 de 100 Ohm y 2 de 15K, Condensadores cerámicos: 5 de 100nF, 4 de 33pF, 2 de 47pF y uno de 410pF, Condensadores electrolíticos: 2 de 10uF, Diodos: 7 1N4148, Conectores: 1 SUBD9, 1 SUBD25, 3 RCA, 1 DC Jack, 1 USB»A», y tira de pines.
