PCBs de cartuchos flash

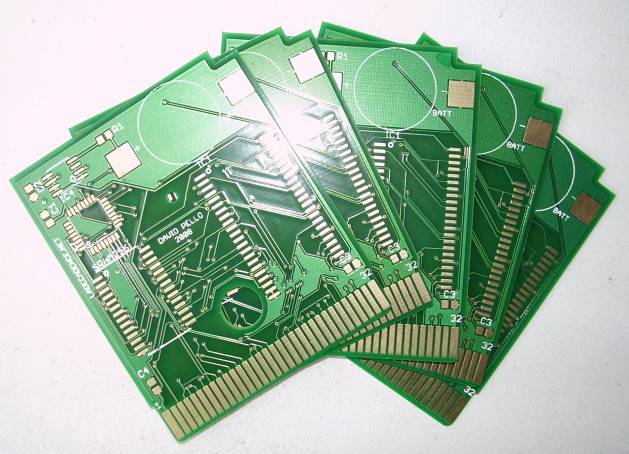

Me han llegado los primeros prototipos del PCB del cartucho flash para gameboy que estoy diseñando. Después de montarlo me di cuenta que había interpretado mal un dato del datasheet del mm1134, el chip que se encarga de alimentar la sram cuando apagas la consola para poder conservar los datos de partidas guardadas y demás, y no funcionaba bien. Ya está corregido el diseño y probado puenteando las pistas que estaban mal con cables, asi que ahora el diseño ya es definitivo.

Ahora voy a modificar el diseño para incluir un chip de sram de 128K en lugar del de 32K que tiene ahora, para asi poder usarlo con software como el LittleSoundDJ que requiere esta capacidad para guardar canciones.

También he pedido fabricar los primeros prototipos del programador en diseño SMD, dentro de un mes postearé los resultados.
