ViejuLCD Serie

El ViejuLCD Serie, es una variación del ViejuLCD, que utiliza el puerto serie, en lugar del USB para comunicarse. Además, en vez de a 19200bps, funciona a 9600bps para ser compatible con puertos serie basados en el 8250 (como los PC XT).

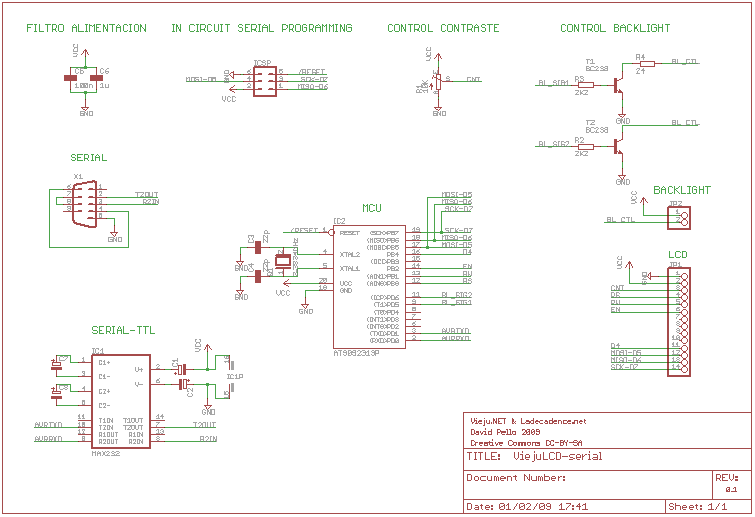

Esquema

Esquema

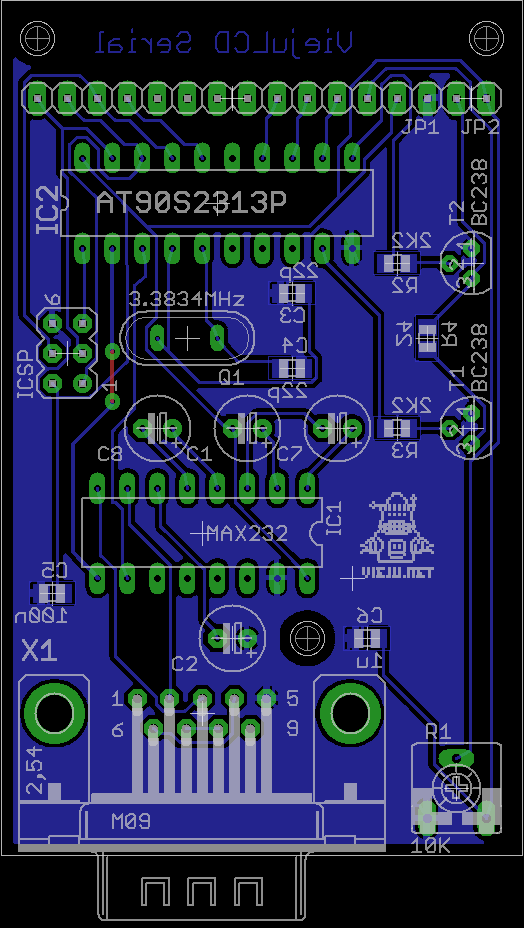

PCB del prototipo

PCB
